Como Fazer a Especialidade de Torno Mecânico – Desbravadores
REQUISITOS DA ESPECIALIDADE:
- Defina o que é um torno mecânico?
- Qual objetivo e a finalidade de um torno mecânico?
- O que é operação de torneamento? Explique seu processo de funcionamento.
- Quais as principais operações fundamentais que podem ser realizadas em um torno mecânico?
- Quais os materiais usados na fabricação das ferramentas utilizadas no torno? Cite exemplos de ferramentas com esses materiais.
- Identificar e demonstrar, através de desenhos ou fotos, quais são os componentes básicos de um torno mecânico?
- Cite alguns acessórios (peças) que compõem o torno e a função de cada um deles.
- Identifique, no mínimo, 2 ferramentas que podem ser usadas para medir peças feita no torno. Explique a funcionalidade de cada uma delas.
- Descreva a função de cada um dos seguintes tornos citados abaixo:
- Explique o que é um Desenho Técnico Industrial. Como interpretá—lo de forma objetiva e de fácil compreensão?
- Que cuidados devemos ter ao manusear um torno? Que equipamentos de proteção individual (EPIs) poderão ser utilizados?
- Qual a influência da velocidade de corte, do avanço e da profundidade de corte na vida de uma ferramenta?
- Com ajuda de um técnico ou especialista na área de torno, fazer uma peça cilíndrica qualquer, tendo em vista o aprendizado obtido nas operações básicas do torno. Fazer um relatório de, no mínimo, 300 palavras descrevendo como foi desenvolvida essa peça.
Aprendendo sobre a Especialidade de Torno Mecânico
Desvende os segredos da Especialidade de Torno Mecânico! Aprenda como transformar um bloco de metal bruto em peças precisas e conquiste mais uma insígnia para sua faixa. Este guia prático foi feito para Desbravadores que buscam novos desafios e habilidades.
Como fazer a Especialidade de Torno Mecânico
O que é um Torno Mecânico e Para que Serve?
Um torno mecânico é uma máquina-ferramenta fundamental na indústria, usada para fabricar e modelar peças com formas de revolução, como cilindros, cones e esferas. Seu objetivo principal é criar componentes mecânicos com alta precisão a partir de um material bruto, como metal, plástico ou madeira. O princípio de funcionamento é simples: a peça a ser trabalhada gira em alta velocidade, enquanto uma ferramenta de corte remove o excesso de material, dando a forma desejada.
A finalidade desta máquina é vasta, abrangendo desde a produção de parafusos, eixos, polias e roscas até a confecção de peças únicas para reparos. Dominar o torno é essencial para a construção e manutenção de quase todos os tipos de equipamentos, tornando a Especialidade de Torno Mecânico uma habilidade valiosa e fascinante.
Entendendo o Processo de Torneamento

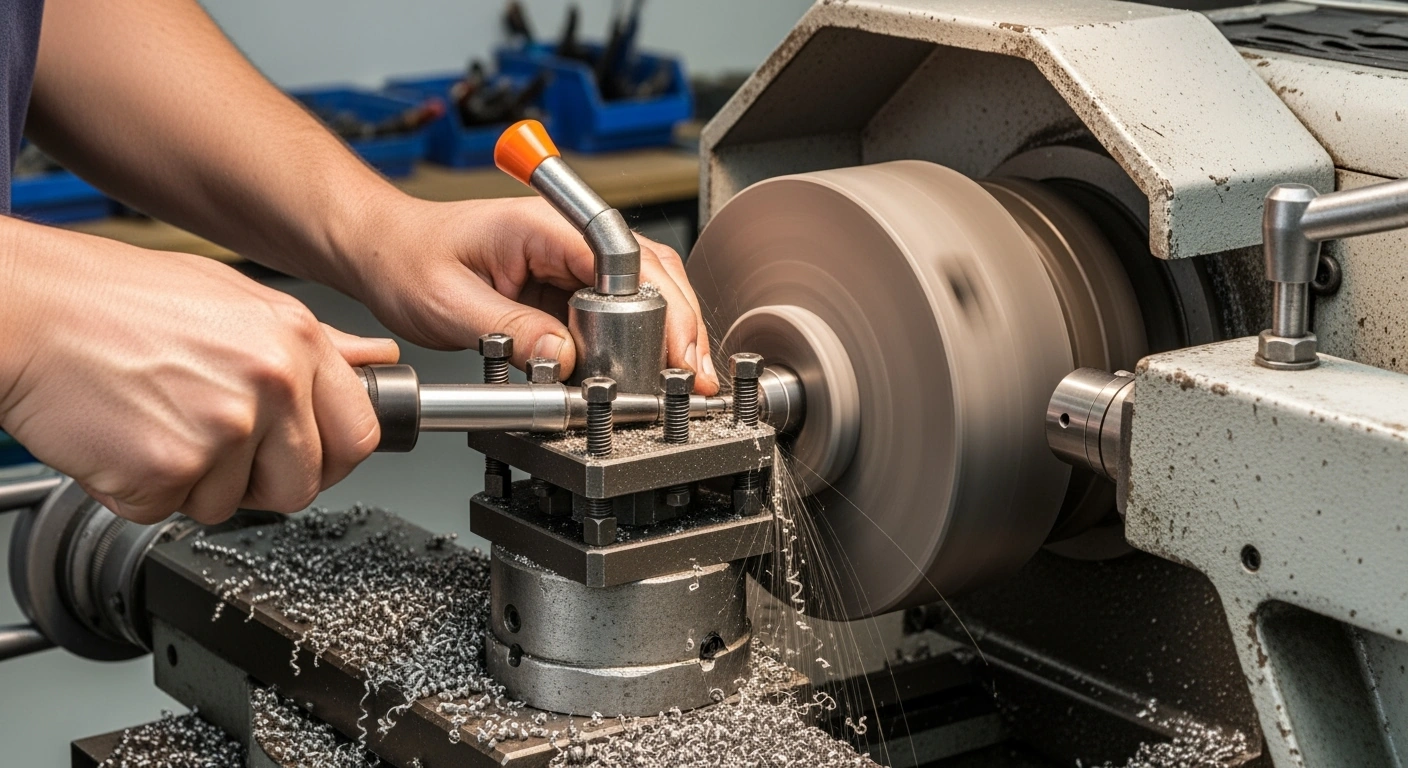

A operação de torneamento é o processo de usinagem que remove material de uma peça em rotação para alterar seu diâmetro e formato. O funcionamento ocorre em etapas claras: primeiro, a peça bruta é fixada com segurança na placa do torno, que a faz girar. Em seguida, uma ferramenta de corte, montada em um suporte móvel, avança contra a superfície da peça, cortando o material e gerando cavacos (aparas). A combinação do giro da peça com o movimento linear da ferramenta resulta na criação de superfícies com geometria precisa.
Desvendando a Anatomia do Torno Mecânico
Para operar um torno, é crucial conhecer seus componentes básicos. Cada parte tem uma função específica que garante o funcionamento preciso e seguro da máquina. Conhecer essas peças é um dos primeiros passos para completar os requisitos da especialidade.
- Cabeçote Fixo: Contém o motor e as engrenagens que fazem a peça girar na velocidade correta.
- Placa: Dispositivo localizado na ponta do eixo-árvore que prende firmemente a peça a ser usinada.
- Barramento: É a base robusta e precisa do torno, sobre a qual todos os outros componentes deslizam, garantindo alinhamento.
- Carro Principal: Move-se ao longo do barramento, paralelamente à peça.
- Carro Transversal: Desliza perpendicularmente à peça, permitindo o ajuste do diâmetro e operações de faceamento.
- Carro Superior: Montado sobre o carro transversal, pode ser inclinado para usinar cones. É onde a ferramenta de corte é fixada.
- Cabeçote Móvel (Contraponto): Serve para apoiar peças longas ou para fixar ferramentas como brocas.
- Caixa Norton: Controla o avanço automático da ferramenta, essencial para criar roscas perfeitas.
Acessórios que Ampliam as Possibilidades
Além dos componentes básicos, diversos acessórios expandem as capacidades do torno, permitindo a execução de trabalhos mais complexos.
- Placa Universal (3 castanhas): Ideal para prender peças cilíndricas, pois suas castanhas se movem juntas, centralizando a peça automaticamente.
- Placa de 4 Castanhas Independentes: Usada para peças de formato irregular, como quadrados, pois cada castanha é ajustada individualmente.
- Luneta Fixa e Móvel: Acessórios que servem de apoio para peças longas e finas, evitando que vibrem ou dobrem durante a usinagem.
- Mandril: Fixado no cabeçote móvel, é usado para prender ferramentas como brocas.
- Ponto Rotativo: Apoia a extremidade de peças longas, girando junto com elas para reduzir o atrito.
Principais Operações Realizadas no Torno
Com o torno mecânico, é possível realizar uma variedade de operações fundamentais para moldar o metal. Dominar essas técnicas é o coração da Especialidade de Torno Mecânico.
- Torneamento Cilíndrico: A operação mais comum, que reduz o diâmetro da peça, criando uma superfície cilíndrica.
- Faceamento: Aplaina as extremidades da peça, definindo seu comprimento.
- Sangramento: Abre canais ou corta a peça em um determinado ponto.
- Rosqueamento: Cria roscas em parafusos (externas) ou porcas (internas).
- Furação: Realiza furos no centro da peça com o uso de uma broca.
- Mandrilamento: Alarga um furo já existente para dar precisão e melhor acabamento.
Ferramentas de Corte: O Coração da Usinagem
As ferramentas que cortam o material precisam ser extremamente duras e resistentes. Elas são feitas de materiais especiais, projetados para suportar altas temperaturas e desgaste. A escolha do material correto depende do trabalho a ser feito.
- Aço Rápido (HSS): Versátil e econômico, usado em brocas e ferramentas de desbaste.
- Metal Duro (Carboneto de Tungstênio): Extremamente duro, é o material mais comum para pastilhas de usinagem intercambiáveis, usadas na maioria das operações.
- Cerâmica e CBN: Materiais superduros para usinar peças de aço temperado em alta velocidade.
- Diamante Policristalino (PCD): O material mais duro, usado para dar acabamento espelhado em materiais não-ferrosos como o alumínio.
Segurança em Primeiro Lugar: Regras de Ouro no Manuseio do Torno
Operar um torno mecânico exige responsabilidade e atenção total. Acidentes podem ser graves, mas são evitáveis seguindo as normas de segurança. Para os desbravadores, a segurança é sempre a prioridade máxima.
Nunca use luvas, roupas largas, anéis ou pulseiras ao operar o torno. Esses itens podem ser puxados pela máquina e causar ferimentos sérios. Cabelos longos devem estar sempre presos.
Os Equipamentos de Proteção Individual (EPIs) são obrigatórios e não negociáveis:
- Óculos de Segurança: Protegem os olhos contra cavacos quentes e afiados.
- Calçado de Segurança: Protege os pés contra a queda de ferramentas ou peças.
- Avental ou Jaleco Adequado: Protege o corpo. As mangas devem ser curtas ou justas nos punhos.
A Linguagem Universal da Fabricação: O Desenho Técnico
Antes de fabricar qualquer peça, é preciso entender seu projeto. O Desenho Técnico Industrial é a linguagem gráfica usada para comunicar todas as informações necessárias: dimensões, formas, materiais e tolerâncias. Para interpretá-lo, comece pela legenda, que contém dados cruciais. Em seguida, analise as vistas (frontal, superior, lateral) para entender a forma tridimensional do objeto. As cotas (números) indicam as medidas exatas, e os símbolos especiais (Ø para diâmetro, R para raio) fornecem detalhes técnicos.
A Precisão em Suas Mãos: Ferramentas de Medição
De nada adianta usinar uma peça se não for possível verificar se suas medidas estão corretas. Para garantir a precisão, duas ferramentas são indispensáveis no dia a dia do torneiro mecânico.
- Paquímetro: Instrumento versátil para medições rápidas de dimensões externas, internas e de profundidade. É a ferramenta mais comum para verificações durante o processo.
- Micrômetro: Oferece uma precisão muito maior que a do paquímetro, sendo essencial para medições finais que exigem tolerâncias muito pequenas, garantindo que a peça esteja perfeitamente dentro das especificações do projeto.
Ajustando os Parâmetros para um Trabalho Perfeito
A qualidade do trabalho e a durabilidade da ferramenta dependem do ajuste de três parâmetros de corte. A Velocidade de Corte é o fator que mais afeta a vida útil da ferramenta; se for muito alta, gera calor excessivo e desgasta a ferramenta rapidamente. O Avanço, ou a velocidade com que a ferramenta se move, influencia o acabamento da peça. A Profundidade de Corte determina quanto material é removido em cada passe.
Conhecendo os Diferentes Tipos de Tornos
Embora o torno universal seja o mais comum, existem outros tipos projetados para tarefas específicas, mostrando a versatilidade desta máquina.
- Torno CNC: Controlado por computador, automatiza a produção de peças complexas com altíssima precisão e repetibilidade.
- Torno Revólver: Otimizado para produção em série, possui uma torre com várias ferramentas que agilizam as operações.
- Torno Vertical: Usado para peças muito grandes e pesadas, como rodas, onde a peça gira em um plano horizontal.
- Torno Horizontal Universal: O mais versátil, ideal para ferramentaria, manutenção e aprendizado da Especialidade de Torno Mecânico.
- Torno Copiador: Reproduz peças em série a partir de um modelo ou gabarito.
Atividade Prática: Da Teoria à Peça Real
O último requisito desta especialidade é a aplicação prática de todo o conhecimento adquirido. Com a supervisão de um instrutor, o desafio é fabricar uma peça cilíndrica. O processo inicia com a segurança: vestir os EPIs e inspecionar a máquina. Em seguida, a peça bruta é fixada na placa e a primeira operação é o faceamento, para criar uma superfície de referência. Um furo de centro é feito para apoiar a peça com o contraponto, garantindo estabilidade.
Com a peça apoiada, inicia-se o torneamento cilíndrico, primeiro com passes de desbaste para remover a maior parte do material e, depois, com um passe fino de acabamento para atingir a dimensão final e uma superfície lisa. Durante todo o processo, o paquímetro é usado para medir o diâmetro e garantir a precisão. Esta experiência transforma a teoria em realidade, consolidando o aprendizado da Especialidade de Torno Mecânico de forma inesquecível.
